Mountainbike Balhoofd
Niemand houdt van een krakende fiets en ik al helemaal niet. Dus toen de fietsfabrikant* niet kon (wilde) helpen, ben ik zelf aan de slag gegaan.

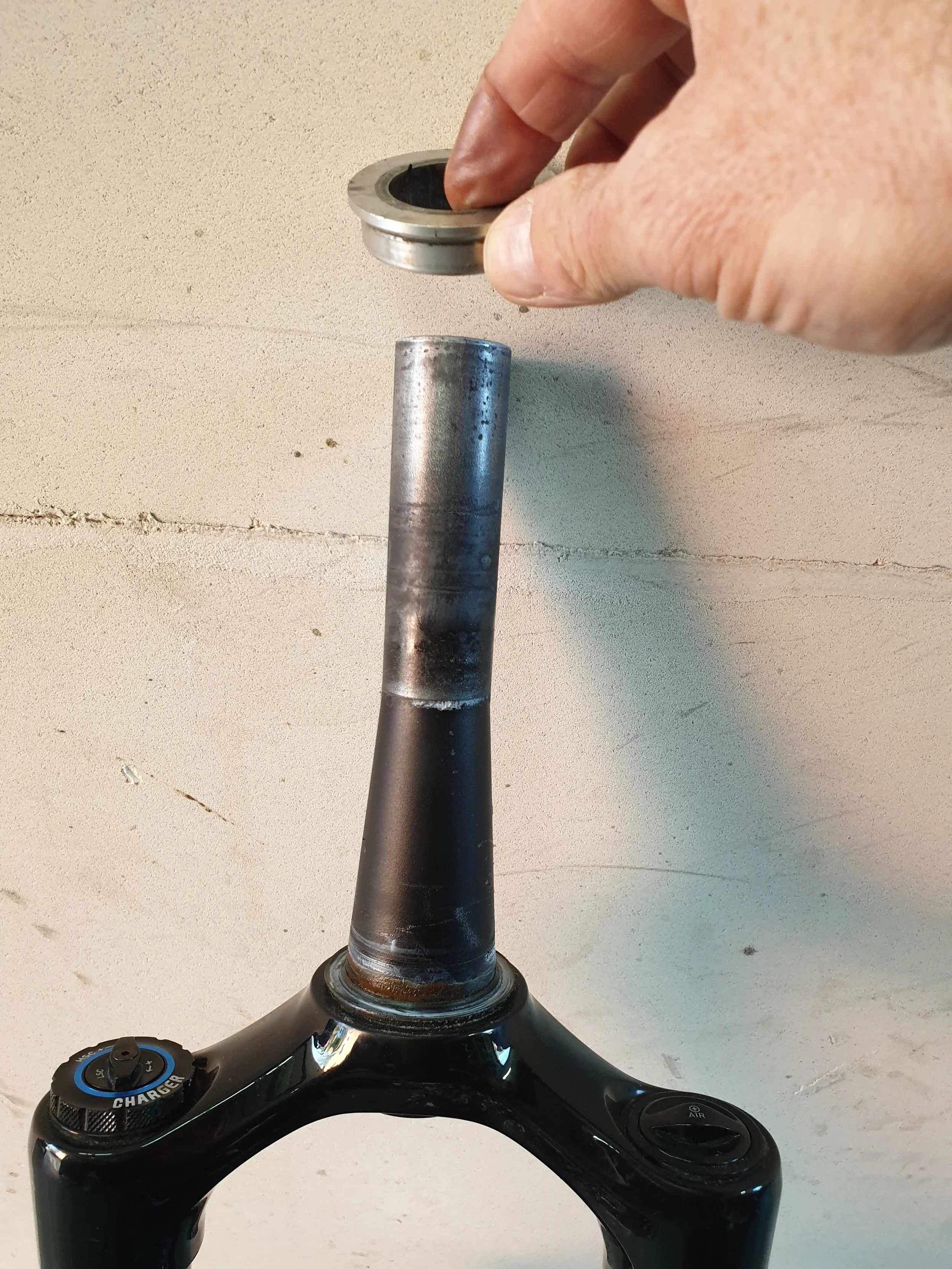

Voor mij was het duidelijk: te veel speling in het systeem. Als iets kraakt, dan kan het blijkbaar bewegen. Ik had gelijk, het verschil tussen de buitendiameter van de lagers en de binnendiameter van de zittingen in het frame was 0,2mm (!). Hetzelfde gold voor de stuurbuis en vulbus.

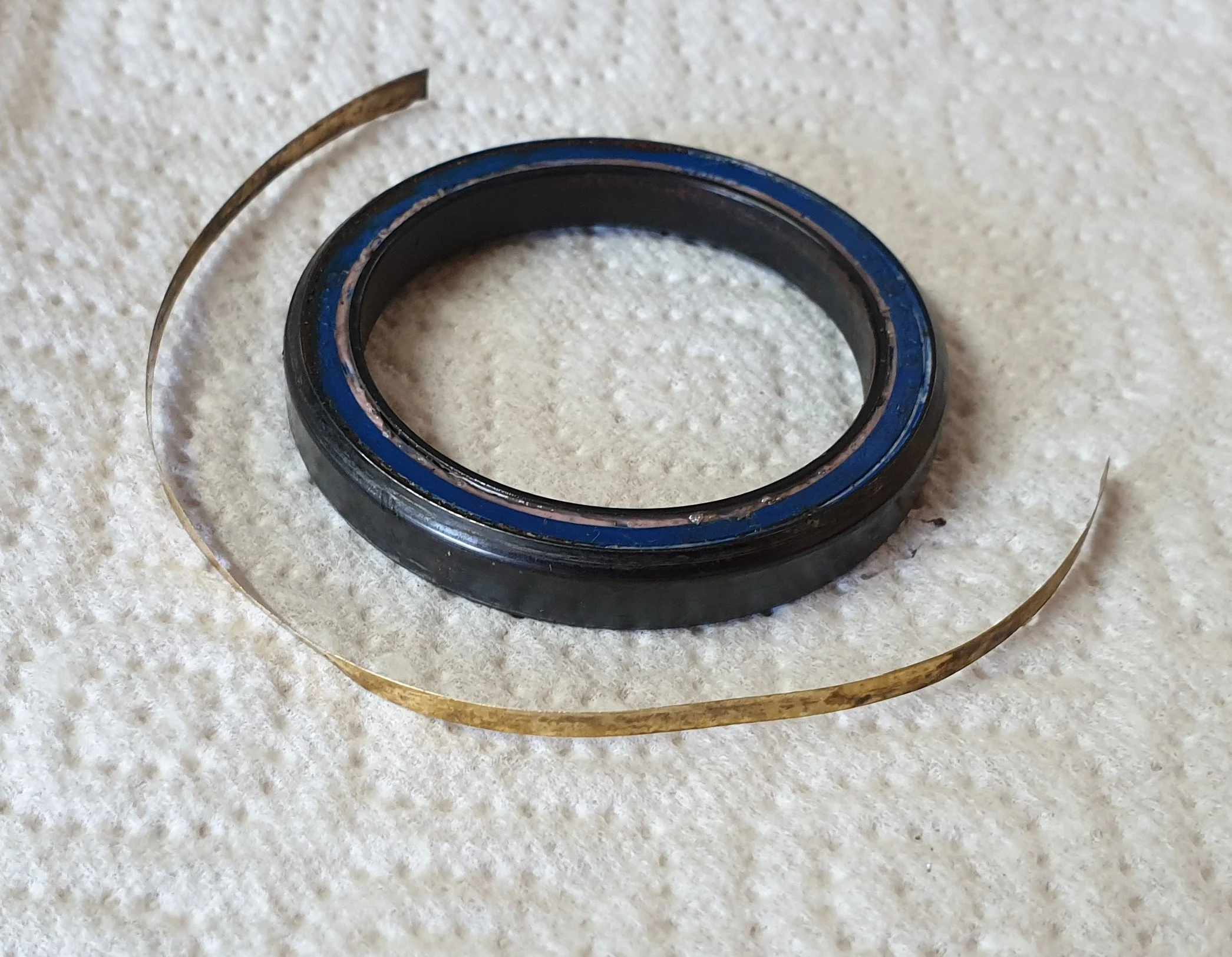

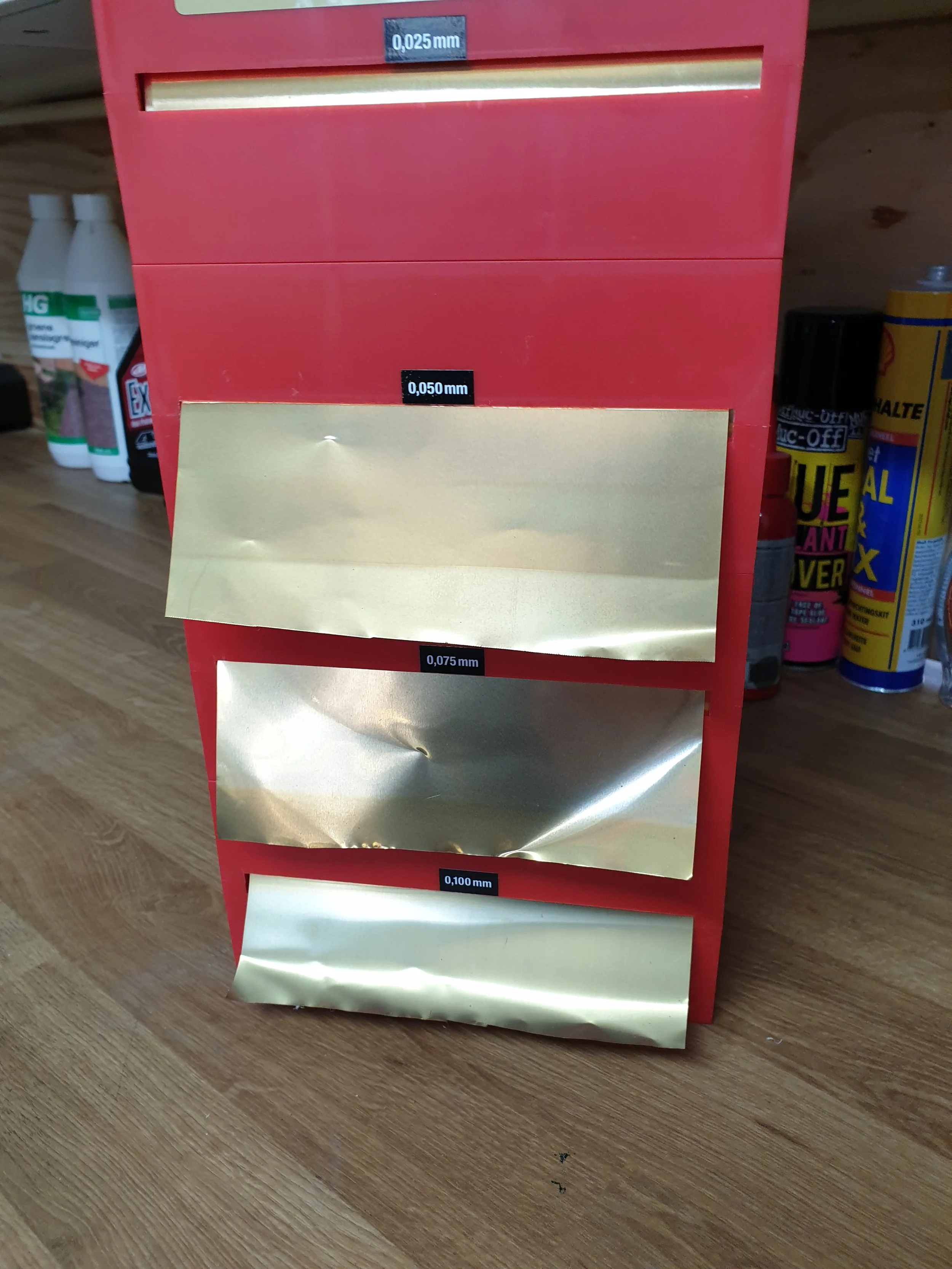

Messing folie (latoen koper)

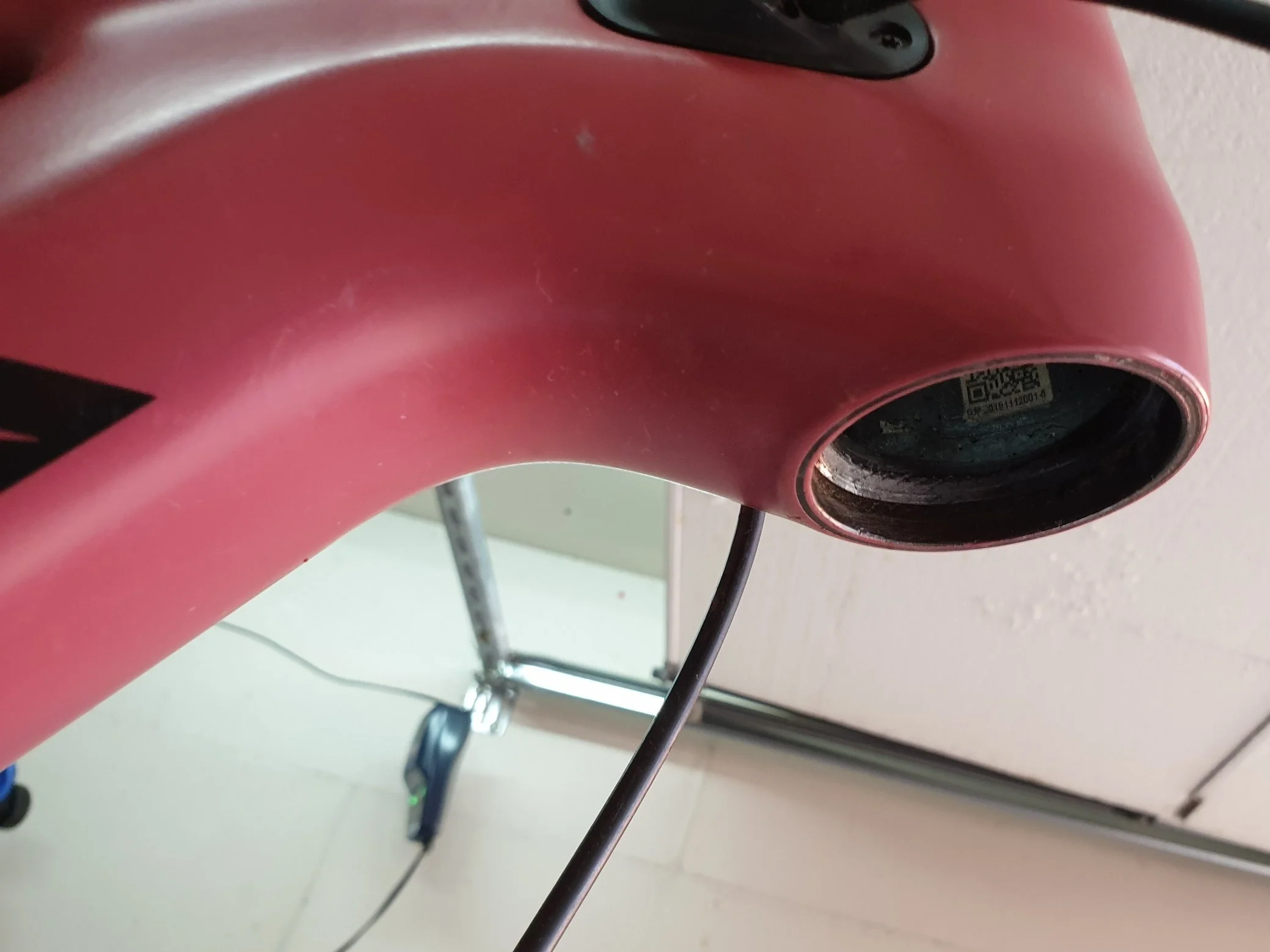

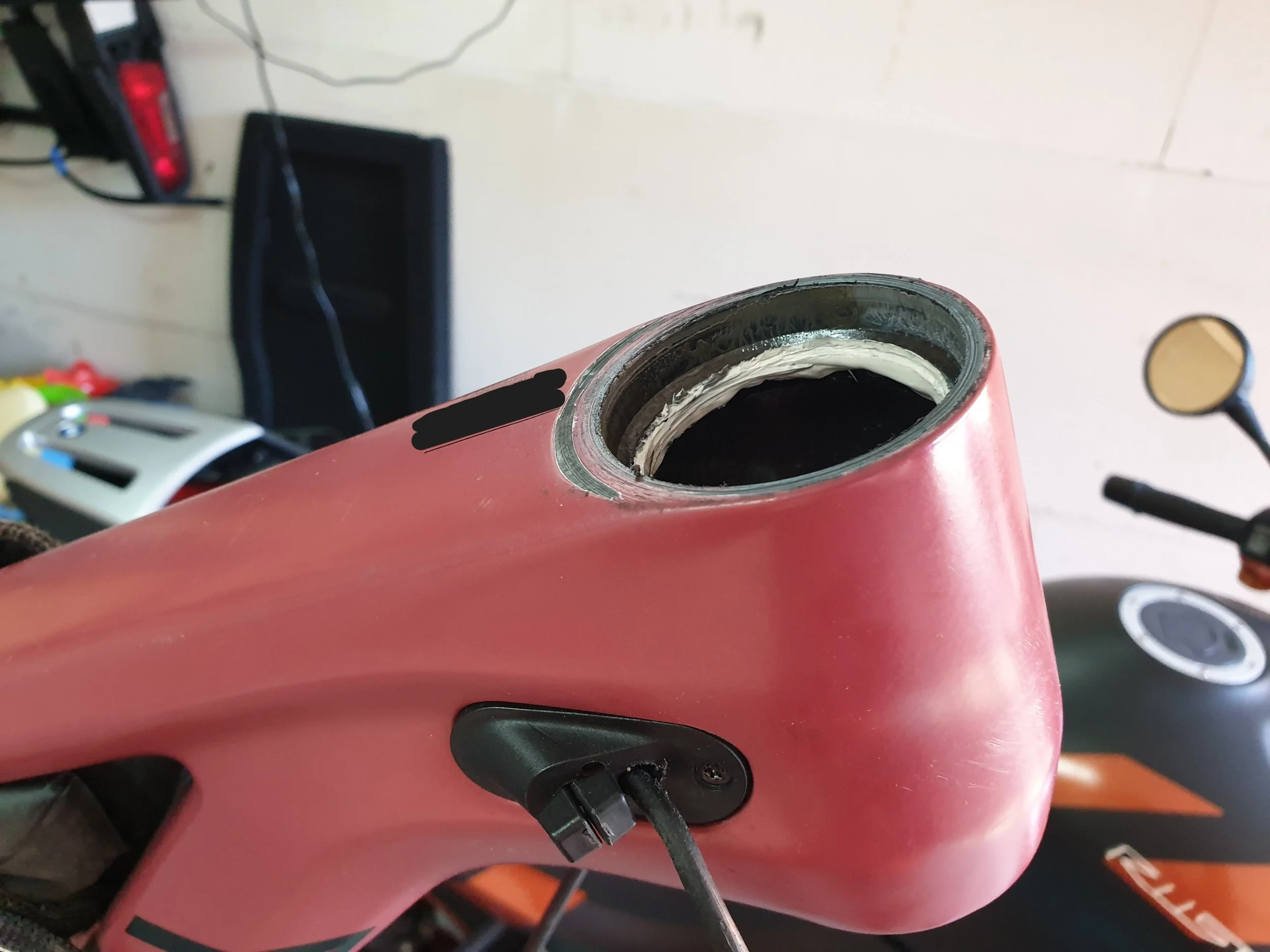

Beide lagerzittingen in het frame zijn rond 50.2mm.

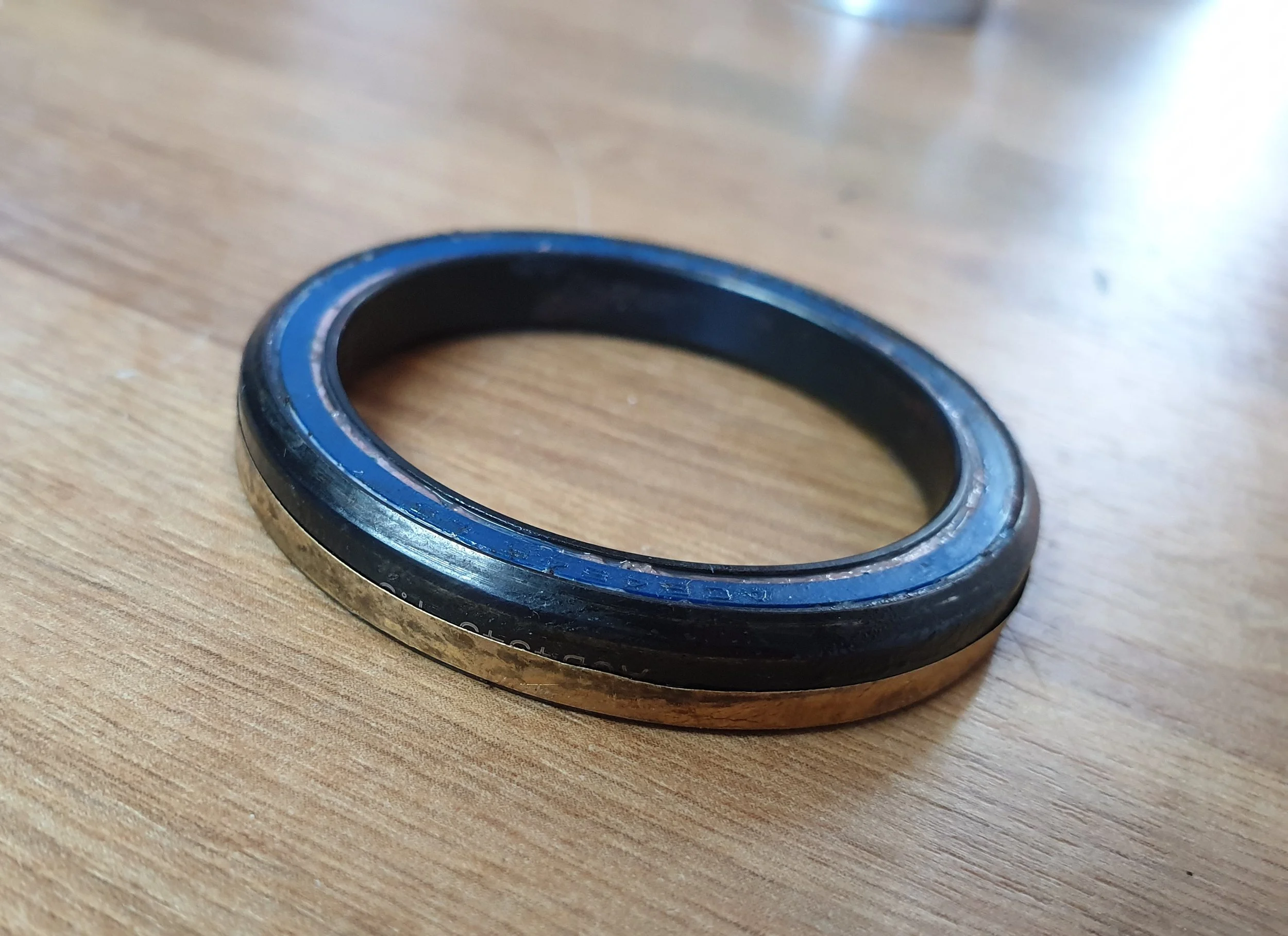

De buitendiameter van de lagers is exact 50.0, dus ik heb 0.075mm latoenkoper gebruikt om op te vullen. Nu was de speling nog maar 0.05mm. Het latoenkoper is gelijmd met secondenlijm.

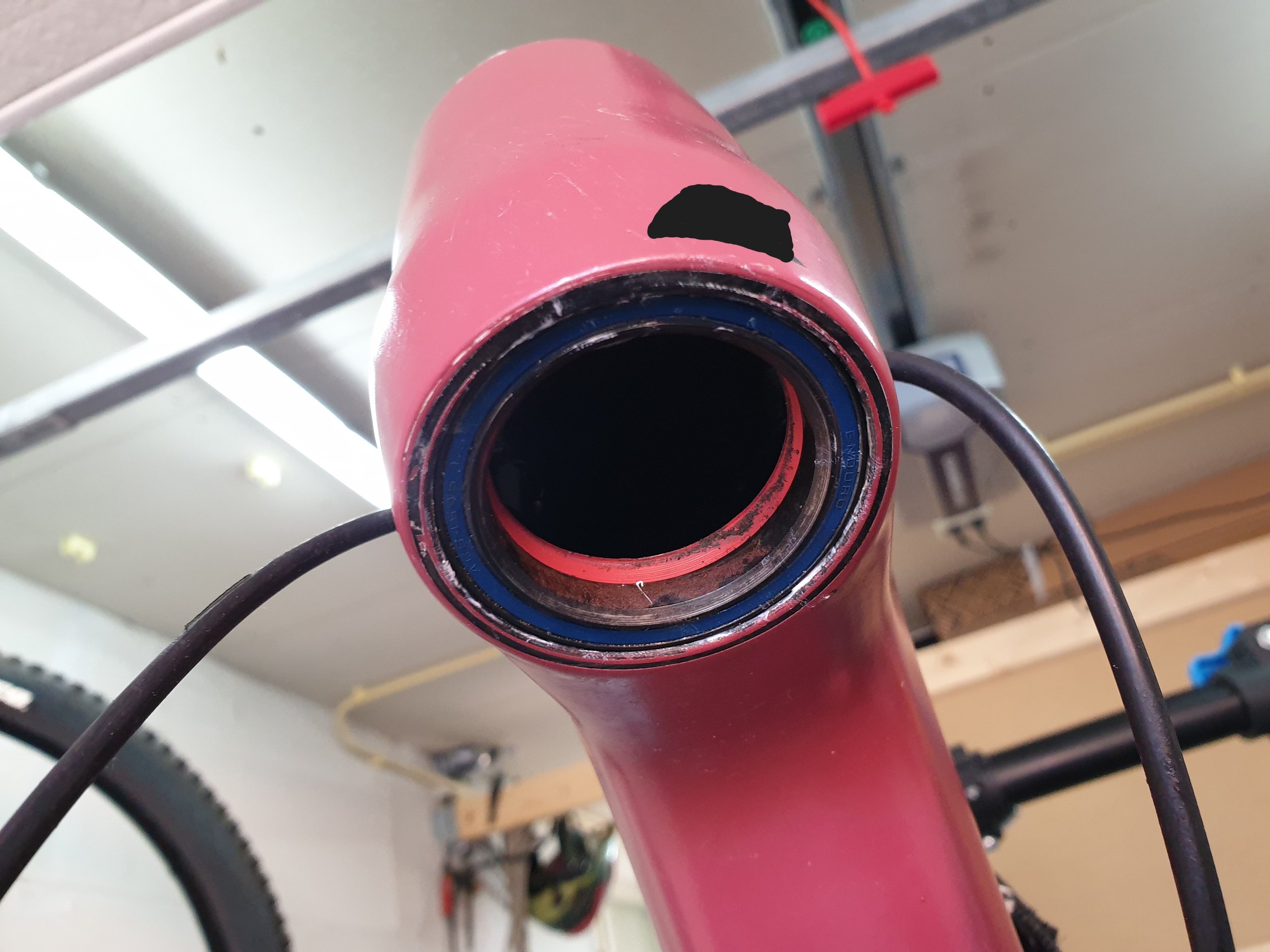

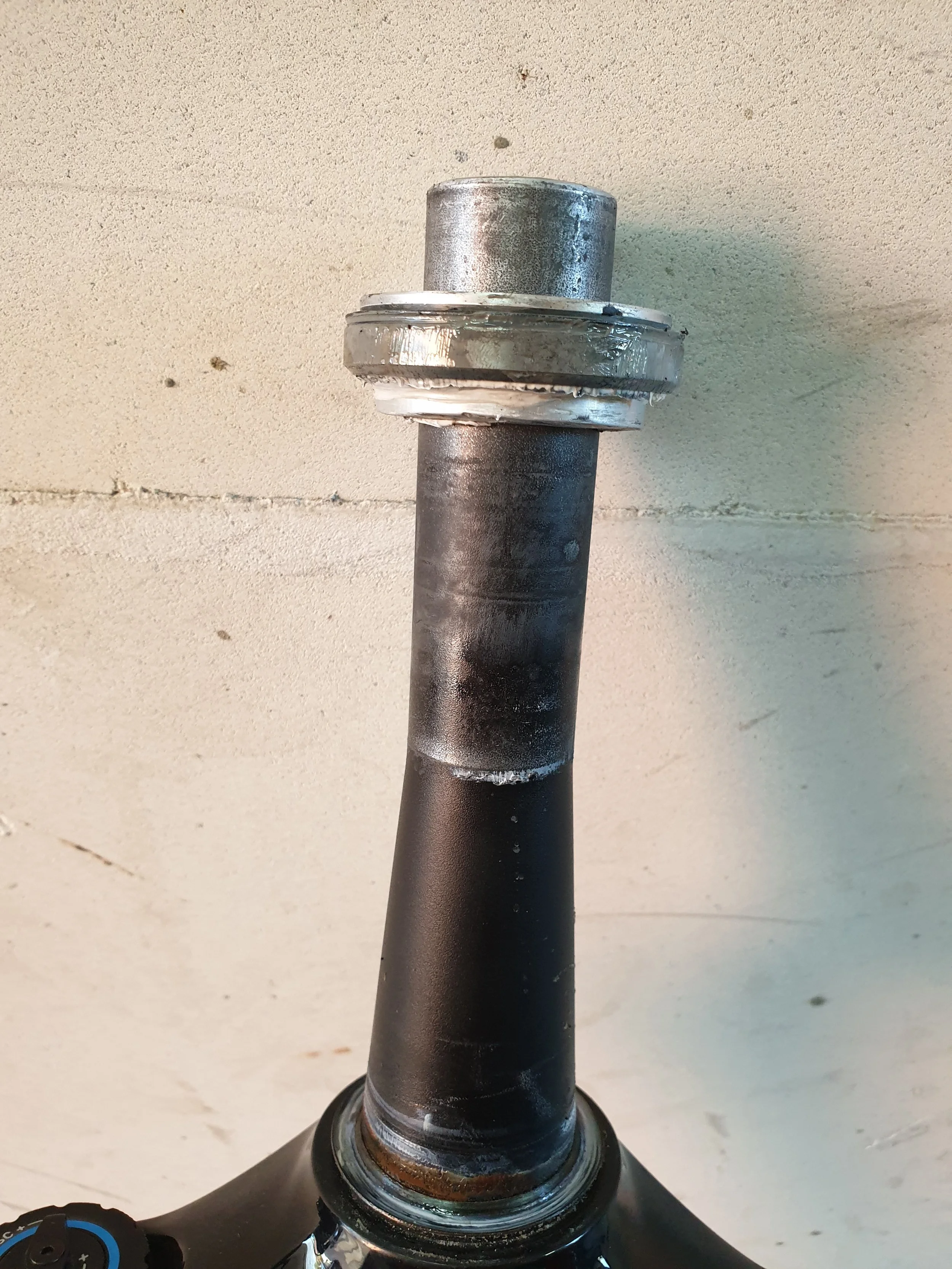

Het lager met latoenkoper geënstalleerd. Met montagepasta; geen speling meer.

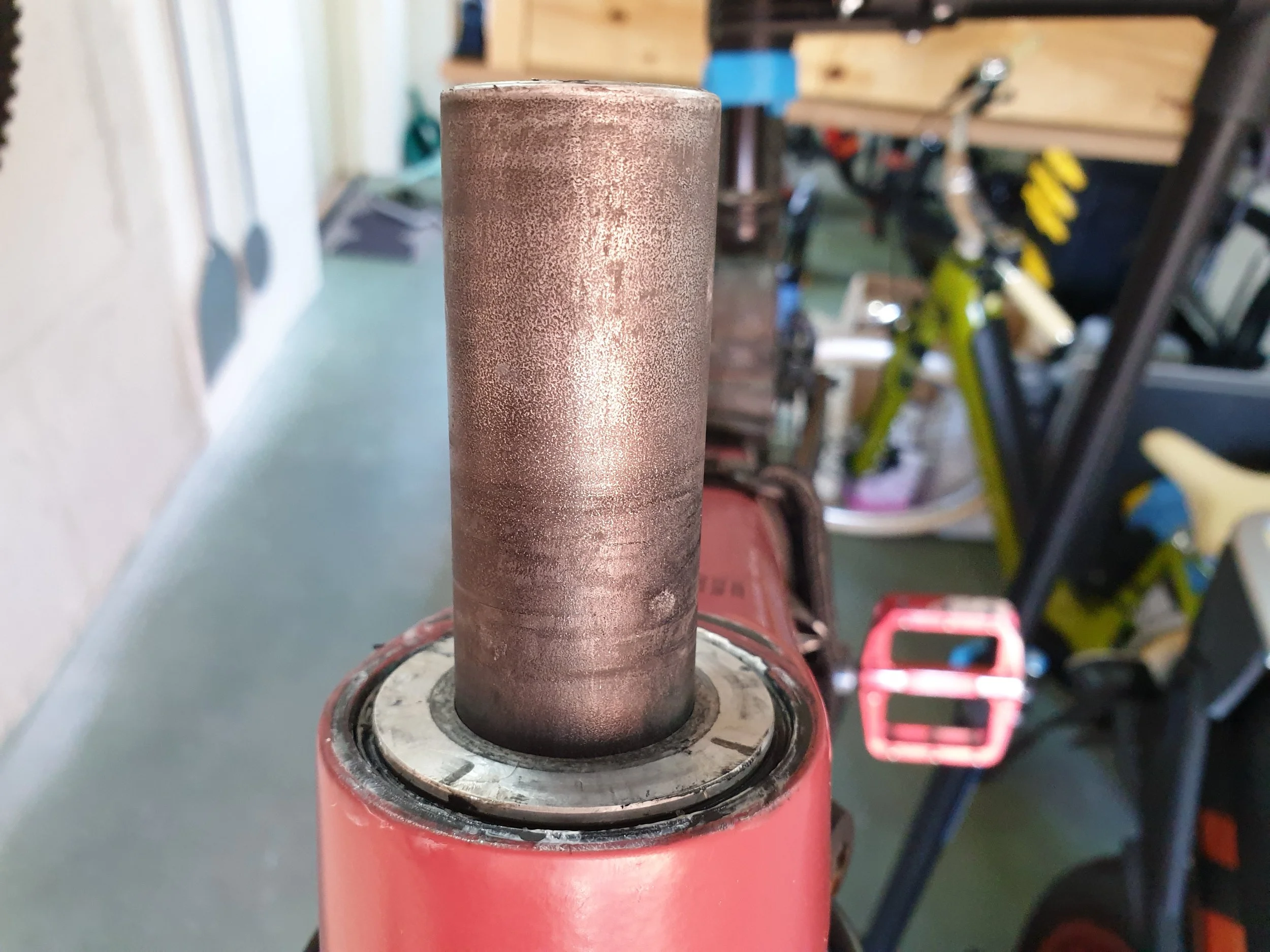

De vulbus had ook veel te veel speling en wiebelde zelfs om de stuurbuis. De stuurbuis is de standaard 28.6 mm (1 1/8 inch) en de vulbus was 28.8mm. Wederom, 0.2 mm.

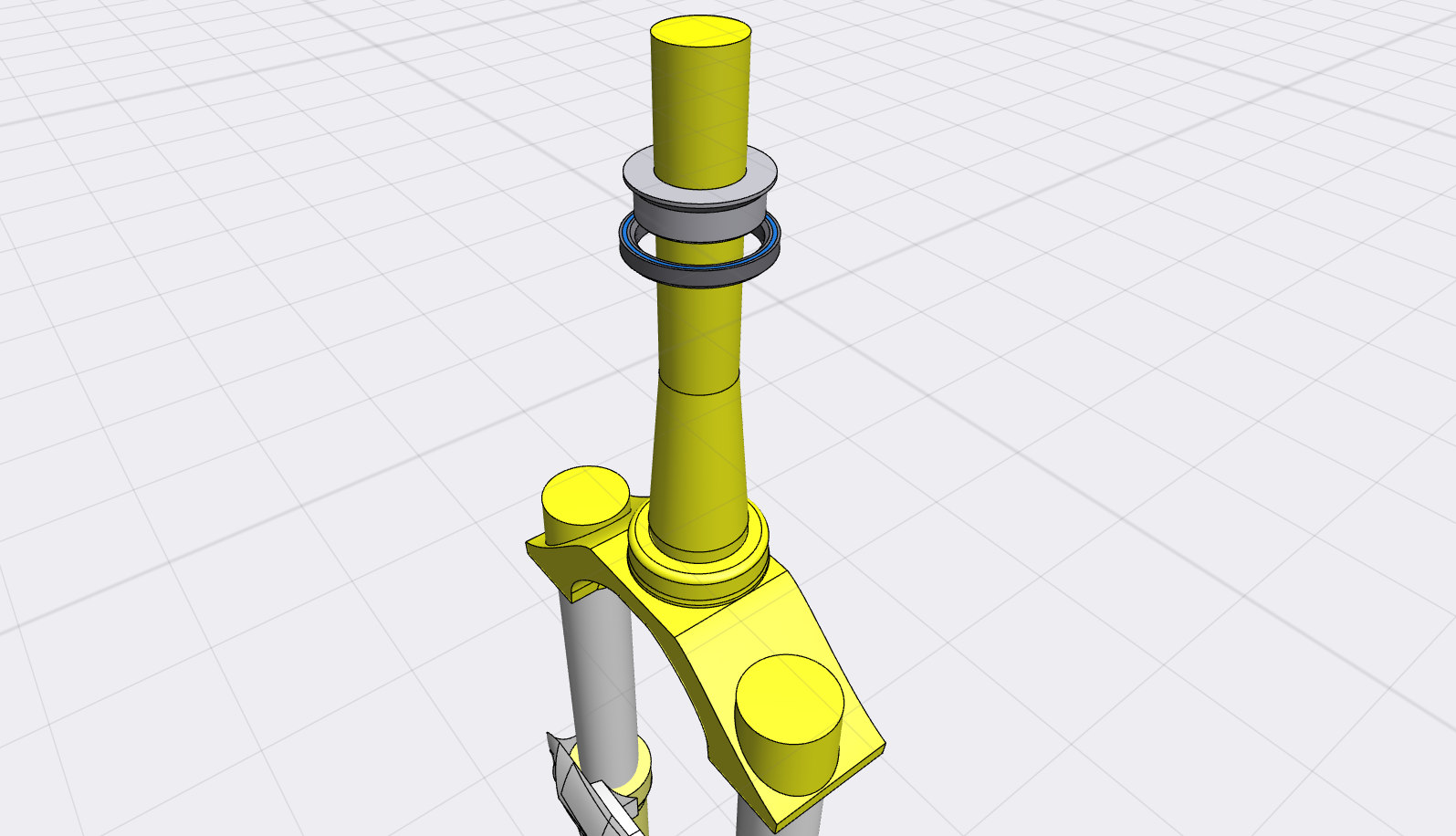

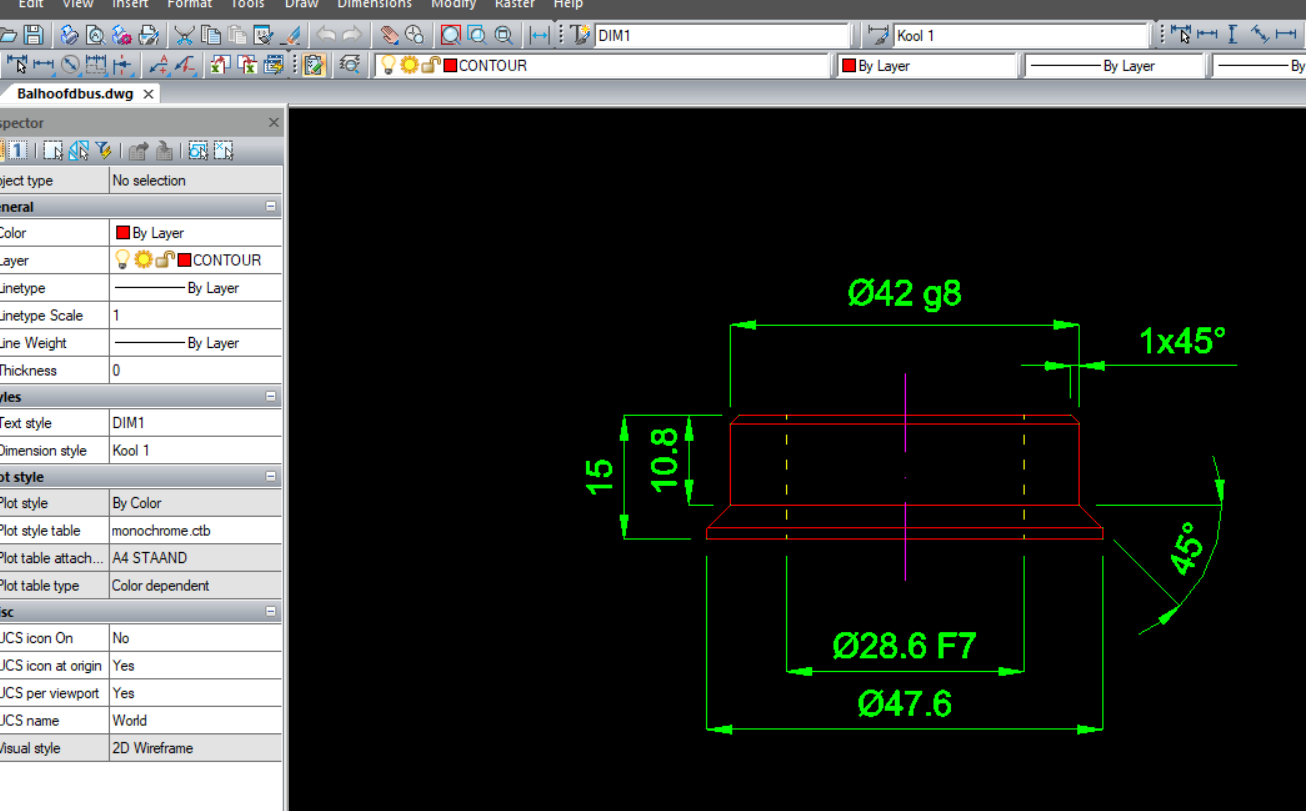

Na opmeten heb ik Shapr3D een solid gemaakt, welke ik later omgezet heb naar een 2D tekening ten behoeve van verspanen. Met veel strakkere toleranties.
De vulbus past er strak omheen, zowel in het lager als op de stuurbuis.
KRAAK WEG!
* Ik heb de merknaam verwijderd, om negatieve aandacht voor dit merk te voorkomen.
