Gefreesd machineonderdeel

Een klant had een probleem met een onderdeel in hun machine. Het doet dienst als aanslag voor de inkomende producten, maar zodra de producten de aanslag raken, doet het ook dienst als sensor en moet het een signaal doorgeven. Daarom moet de aanslag electrisch geisoleerd zijn van de rest van de machine. Om die reden had de oorspronkelijke ontwerper de aanslag uit kunststof laten maken, met een kleine metalen plaat waar de delen tegenaan stoten. Deze plaat was middels een kabel verbonden met de besturingskast. Het probleem met dit ontwerp, was dat het kunststof niet bestand was tegen de krachten waarmee de producten er tegenaan stoten en regelmatig vervangen moest worden. De complete aanslag uit staal vervaardigen was geen optie, omdat het geheel dan niet meer geisoleerd zou zijn.

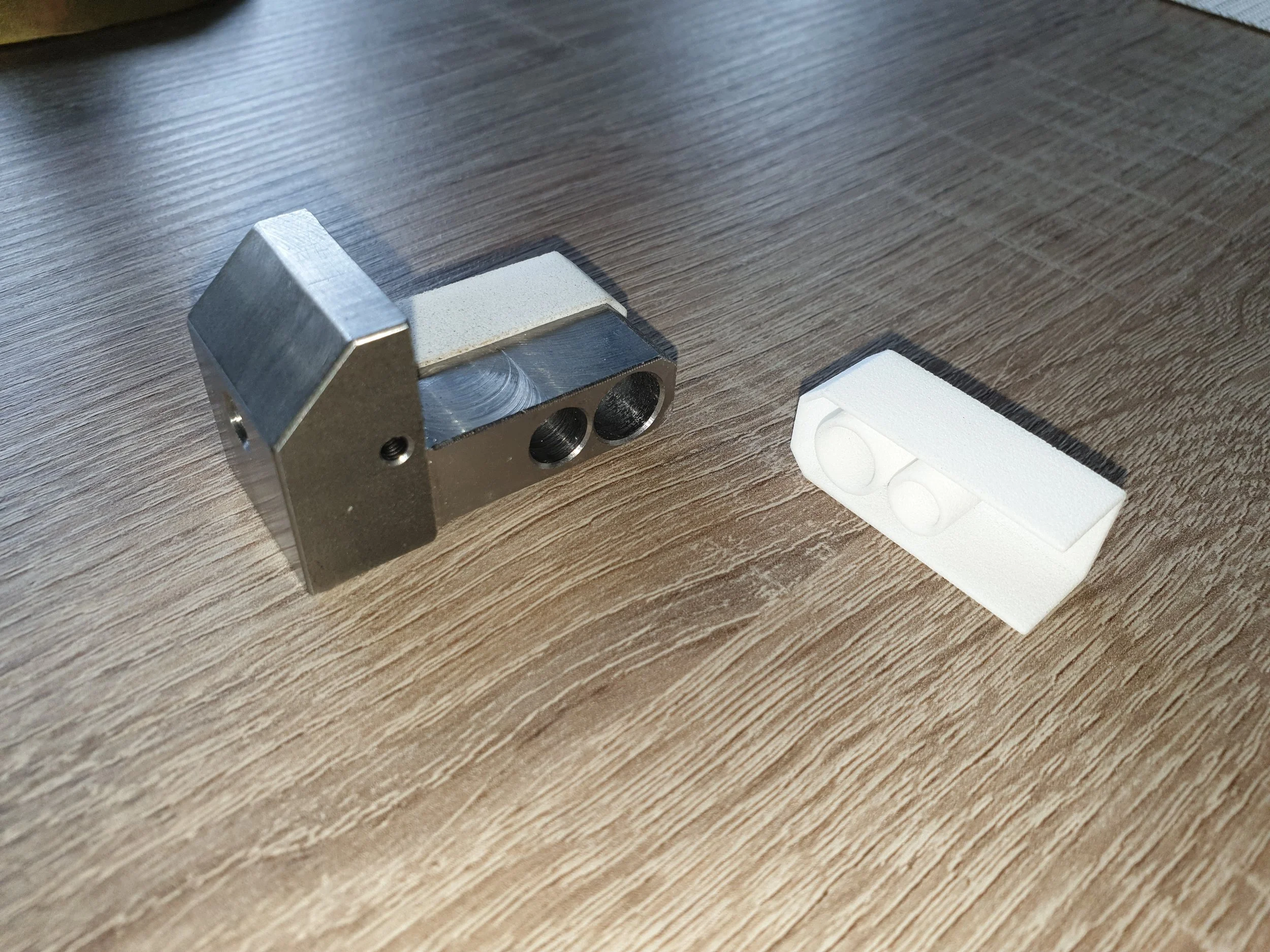

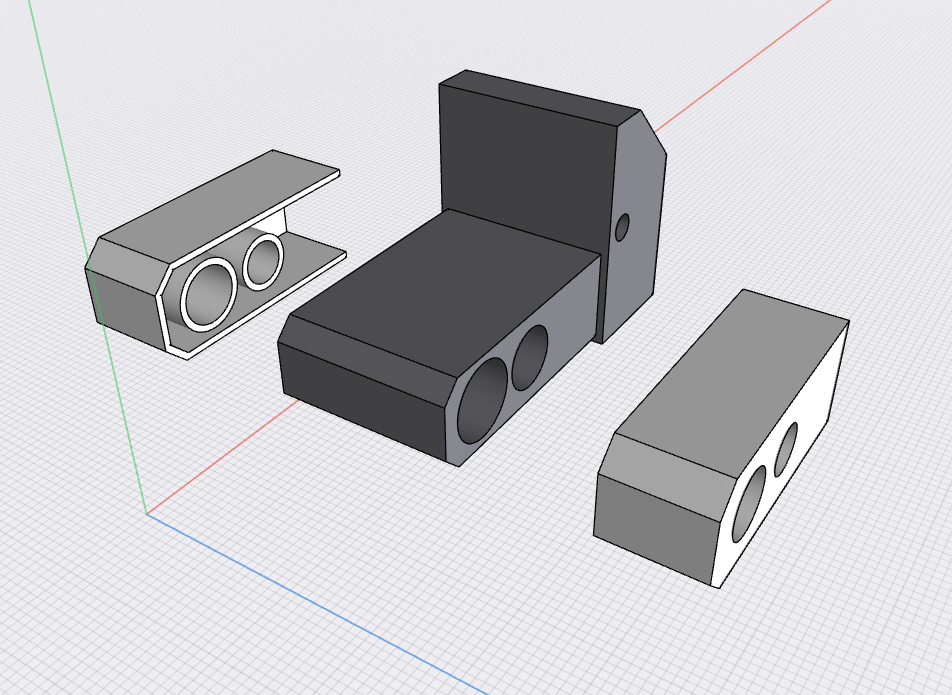

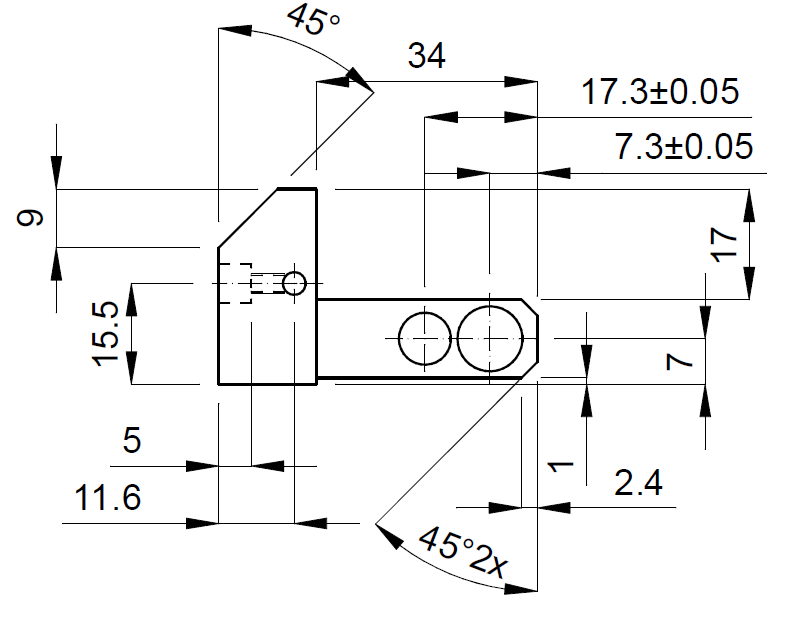

Dus aan het werk gegaan en de vorm van de aanslag gecopiëerd in Shapr3D. Echter de achterkant zo ontworpen, dat deze bedekt was met een nylon sleeve zodat deze geisoleerd bleef. De voorkant heb ik onbedekt gelaten, zodat de kabel hieraan verbonden kon worden. De sleeve heb ik 3D laten printen.

Geïinstalleerd en het werkt nog steeds na honderdduizenden producten.
